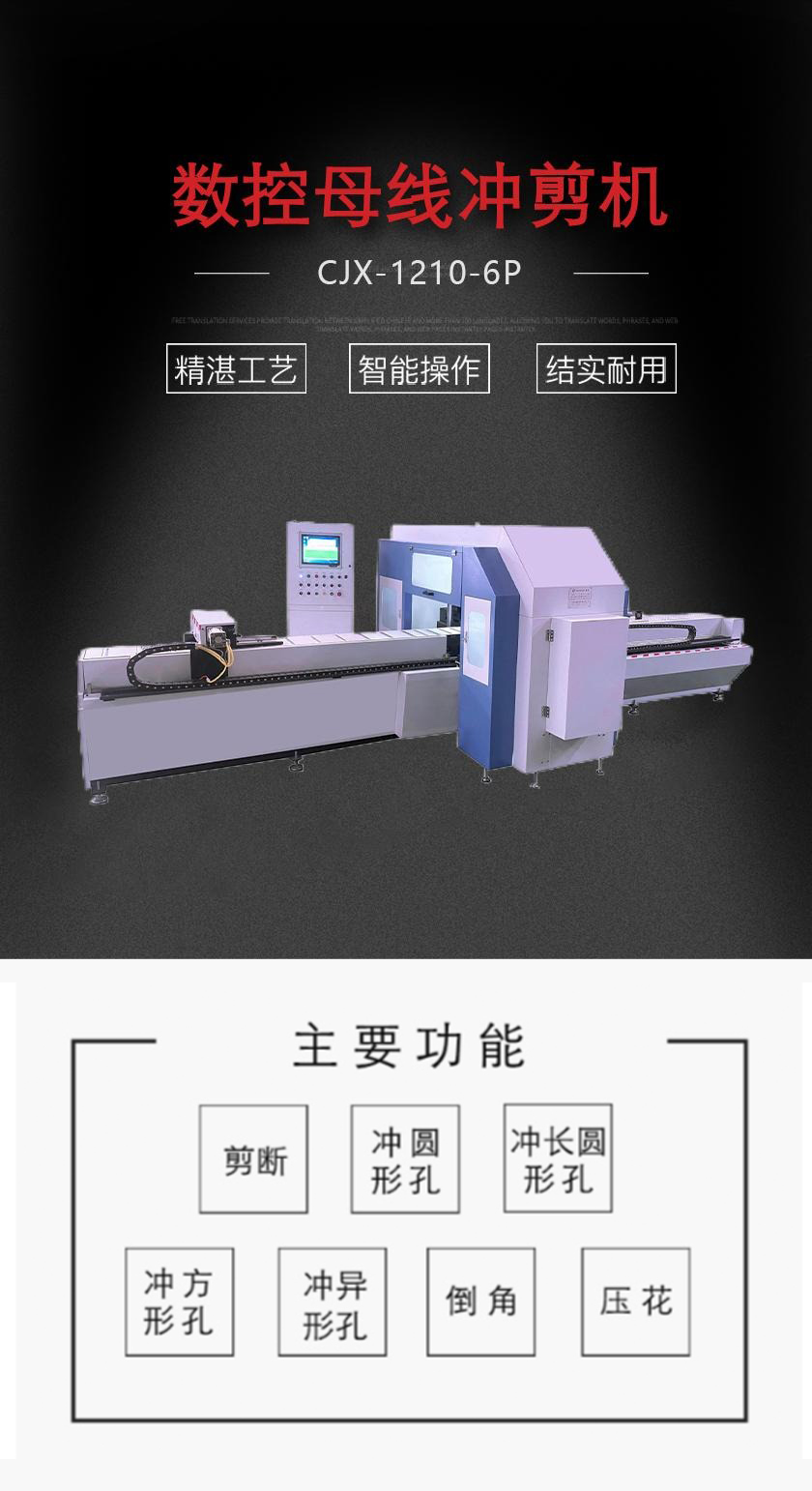

CJX-1210-6P数控母线冲剪机
创建时间：2025-03-19 10:22
넶浏览量：0
主要特点
1、数控母线冲剪线采用西门子1200数控系统控制，该操作系统是我公司在西门子数控系统基础上二次开发了具有自主知识产权的系统应用软件。
2、模具运动部分是在主轴 Y 向，主要由伺服电机带动滚珠丝杠实现往复换模运动，从而实现模具的运动和定位。整体模具库具有运动平稳、定位精确、速度快等特点。
3、模具库为六冲一剪一压花模具库，可以实现铜铝排的不同加工需求，例如剪切，冲圆形孔，冲长圆形孔，冲方孔，压花、倒角等工艺要求。
4、设备操作应用人机界面，实时反映设备程序运行状态，具有设备故障信息报警功能。
5、本机机架采用优质中厚钢板焊接加工，焊后进行高温退火、抛丸时效等工艺处理，
6、液压动力部分使用新型液压系统
7、该机器与数控母线折弯机配套使用，形成母线加工流水线。
技术参数
|
名称 |
单位 |
参数 |
备注 |
|
剪切工位 |
KN |
600 |
|
|
冲孔工位 |
KN |
600 |
|
|
压花工位 |
KN |
600 |
|
|
模具库 |
个 |
六冲一件一压花 |
|
|
油缸打击次数 |
HPM |
170-180 次/分 |
20mm行程 |
|
最大冲孔直径 |
mm |
Ø4.3-35（圆孔） |
|
|
X 轴最高定位速度 |
m/min |
80 |
|
|
X 轴最大有效行程 |
mm |
2000 |
|
|
Y 轴最高定位速度 |
mm |
60 |
|
|
Y 轴最大有效行程 |
mm |
1000 |
|
|
Y轴精度误差 |
mm |
0.20/500（不累加） |
|
|
Z 轴最大有效行程 |
mm |
280 |
|
|
最大加工铜排 |
Mm |
6000*200*16 |
长*宽*厚 |
|
最小加工铜排 |
Mm |
20*3 |
宽*厚 |
|
总功率 |
KW |
20 |
|
|
设备外形 |
Mm |
10500*2500*1760 |
长*宽*厚 |
|
重量 |
Kg |
6.2 |
|
机器配置
|
名称 |
品牌 |
数量 |
备注 |
|
主电机 |
11KW皖南 |
1个 |
|
|
伺服电机 |
德国西门子 |
6个 |
|
|
伺服驱动器 |
德国西门子 |
6个 |
|
|
交流接触器 |
施耐德 |
8个 |
|
|
中间继电器 |
施耐德 |
6个 |
|
|
工控机 |
北京 启扬 |
1套 |
|
|
电磁换向阀 |
意大利ATOS |
1套 |
|
|
双联叶片泵 |
美国艾伯特 Albert |
1套 |
|
|
导轨丝杠 |
上银/TBI |
6套 |
|
