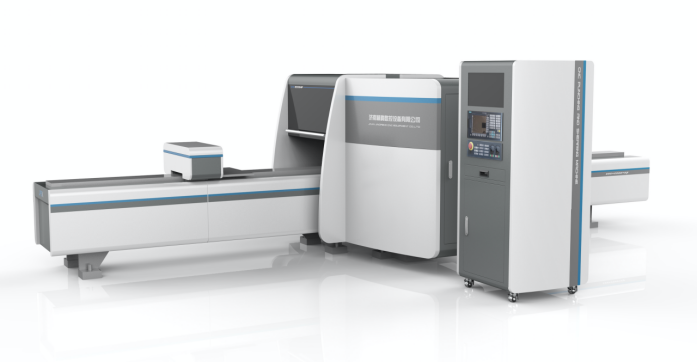

CJX-1210-9P数控母线冲剪机
主要特点
1、数控母线冲剪线采用西门子1200数控系统控制，该操作系统是我公司在西门子数控系统基础上二次开发了具有自主知识产权的系统应用软件。
2、数控母线冲剪线采用双夹钳配合送料工作，进料口是副夹钳夹紧工件，出料口主夹钳由伺服电机带动工作，拖动工件前后移动。

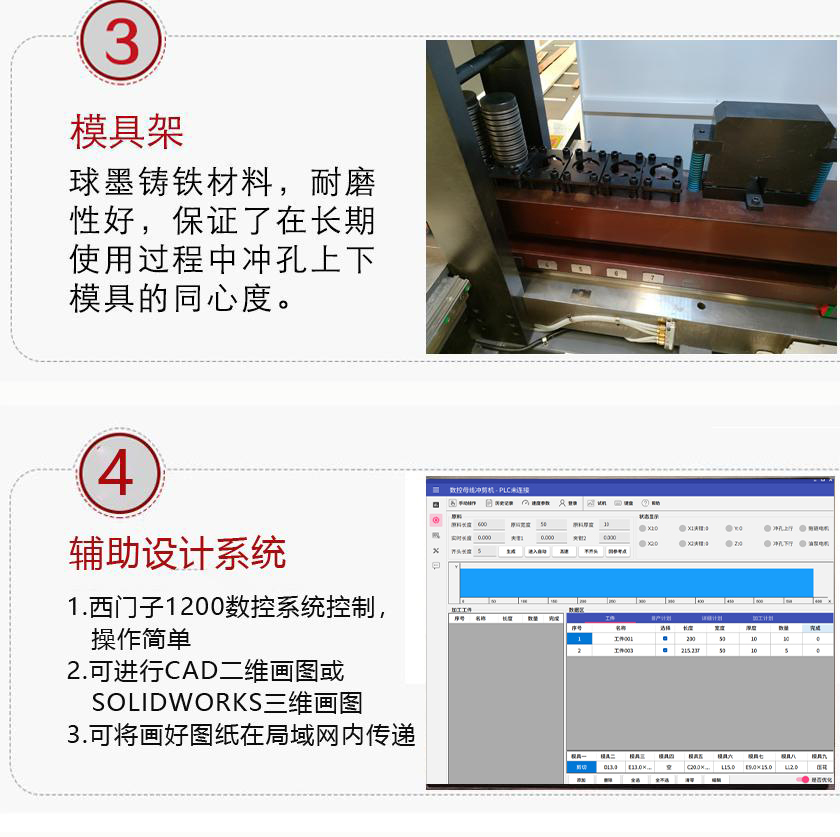

3、模具库为九冲一剪一压花模具库，可以实现铜铝排的不同加工需求，例如剪切，冲圆形孔，冲长圆形孔，冲方孔，压花、倒角等工艺要求。
4、可一次完成母排的切断，断口平整，中间无凹痕，剪切无废料。
5、设备操作应用人机界面，实时反映设备程序运行状态，具有设备故障信息报警功能。
6、本机机架采用优质中厚钢板焊接加工，焊后进行高温退火、抛丸时效等工艺处理，

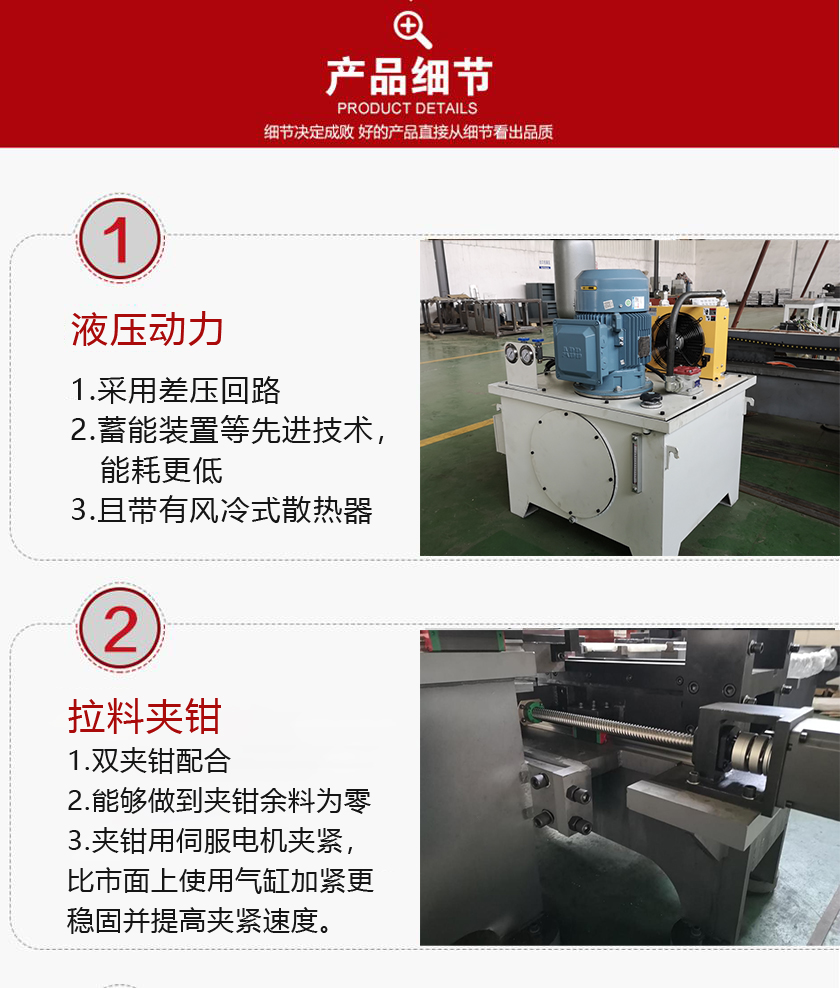

7、液压动力部分使用新型液压系统
8、该机器与数控母线折弯机配套使用，形成母线加工流水线。
技术参数
|
名称 |
单位 |
参数 |
||
|
公称力 |
剪切单元 |
KN |
600 |
|
|
压花单元 |
KN |
600 |
||
|
冲孔单元 |
KN |
600 |
||
|
X轴定位最高速度 |
m/min |
65 |
||
|
X轴最大行程 |
mm |
2000 |
||
|
Y轴定位最高定位速度 |
m/min |
30 |
||
|
Y轴最大行程 |
mm |
700 |
||
|
Z轴最大行程 |
mm |
600 |
||
|
Z轴定位最高定位速度 |
m/min |
20 |
||
|
打击缸行程 |
mm |
35 |
||
|
打击频率 |
min |
120-130 |
||
|
一次压花面积 |
mm |
160x60 |
||
|
模 位 数 |
冲 孔 模 |
套 |
9 |
|
|
压 花 模 |
套 |
1 |
||
|
剪 切 模 |
套 |
1 |
||
|
控 制 轴 数 |
轴 |
6 |
||
|
定位精度 |
mm/m |
<±0.1 |
||
|
一次冲孔允许最大直径 |
mm |
Φ35 |
||
|
最大允许板材（长×宽×厚） |
mm |
6000×200×16 |
||
|
总 重 量（约计） |
6200 |
|||
|
主机站地面积：长×宽 |
mm |
11000x2800x1780 |
||
|
电机总功率 |
KW |
15 |
||
机器配置
|
控制部分 |
||
|
序号 |
名 称 |
说 明 |
|
1 |
数控系统(人机界面、PCL、伺服电机、伺服驱动器、数据线） |
西门子 轴伺服电机 |
|
2 |
主电机 |
皖南/ABB |
|
3 |
计算机（15寸） |
北京启阳 |
|
4 |
交流接触器 |
施耐德/ABB |
|
5 |
热过载继电器 |
施耐德/ABB |
|
6 |
断路器 |
施耐德/ABB |
|
7 |
小型控制继电器 |
施耐德/ABB |
|
8 |
计算机控制软件及CAD绘图导入软件 |
母线加工专用系统 |
裁切单元：剪刀一副，冲孔单元：冲孔模具九套，压花单元：压花一副，其他不变
