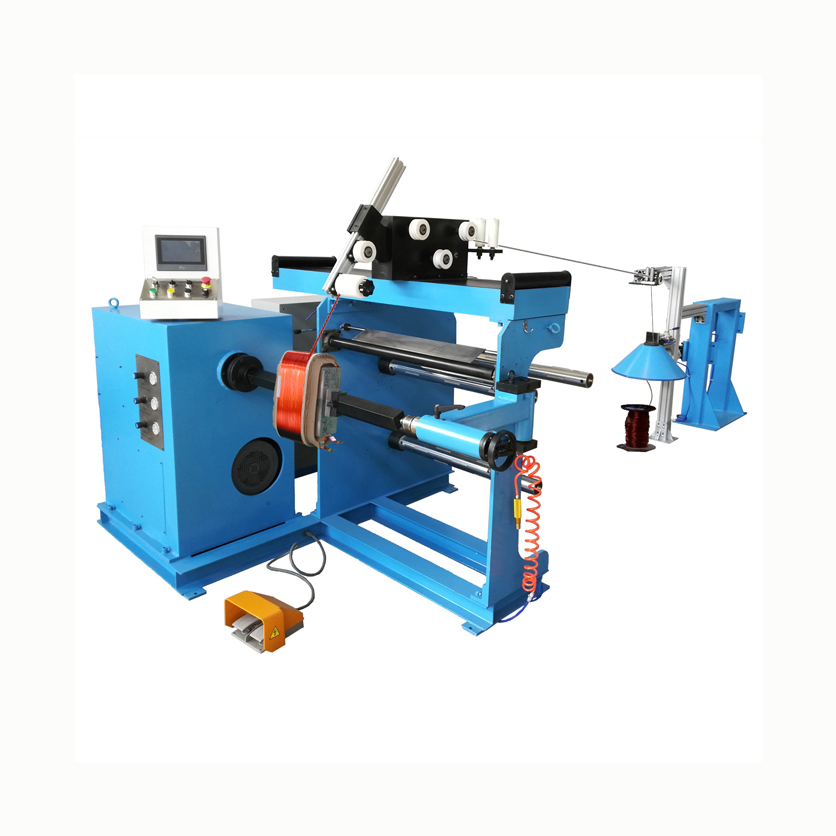

自动排线绕线机
创建时间：2025-03-25 14:16
넶浏览量：0
技术参数
|
主轴速度 |
0-800RPM |
|
控制方式 |
CNC 变频数控系统 |
|
功率 |
2.2KW |
|
主轴夹具装配直径 |
Φ60mm |
|
线径范围 |
圆线：Φ0.4-5.0mm 扁线：宽度 0-15mm, 厚度 0-6mm(宽度超过15mm，需手动调整) |
|
绕线幅宽 |
500mm |
|
排线幅宽 |
450mm |
|
工作电压 |
AC380V, 50Hz, 3P |
|
设备尺寸 |
2000x1000x1300mm (L x W x H) |
|
设备重量 |
300kg |
性能范围
|
中心高 |
850 mm |
|
|
绕线轴中心距 |
50－500 mm |
|
|
工作力距 |
max 100 N·M |
|
|
工作转速 |
0—240 r/min |
|
|
调速方式 |
无级变频调速 |
|
|
适用工件范围 |
外径(o.d.) |
≤300mm |
|
内径 (i.d.) |
≥80mm |
|
|
轴向高： H |
≤500mm |
|
|
矩形线圈对角线长度 |
最大300 mm |
|
|
工件重量 |
最大100kg |
|
|
整机功率 |
约3 kW |
|
|
计数器最大设定圈数 |
9999.9 |
|
|
导线规格 |
扁线： Max 3×12mm 漆包线： Φ0.3mm—Φ3mm |
|
|
自动排线功能 |
调节线径最小间距0.01mm |
|
|
计数方式 |
5位数显、可予置总圈数及总圈数内最多可二十段分予置、可逆计数、停电保持功能 |
|
|
电源 |
380V/50Hz |
|
产品特点
1、外型新颖，结构合理，采用优质钢材加工而成，机体重，稳定性好。
2、本机型采用CNC数位变频控制系统，操作简单，维护少，故障低。
3、使用变频驱动方式，低噪声，排线配备恒流斩波驱动方式，跟随快速而精密，附件采用品牌产品，性能卓越，使用周期长，适应各种工作环境。
4、可抽储段位1000步序，可设圈数，宽度，线径，方向，速度等参数，具有精确计数，停电记忆，过载过流保护，抗干扰强等功能。
